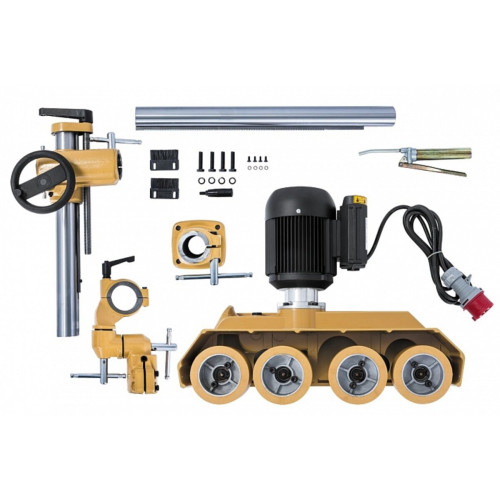

Пристрій автоподачі заготовок JET Powermatic PF-43

Пристрій автоподачі заготовок Powermatic PF-43 призначений для установки на деревообробні верстати різних типів. Найбільший ефект від їх застосування досягається у разі серійної обробки довгих деталей на фрезерному та розпилювальному устаткуванні.

Конструктивно автоподатчик є незалежним від верстата та повністю автономним модулем, монтаж якого відносно нескладний і вимагає лише одного: прикрутити опорний майданчик до робочого столу верстата, скориставшись штатними отворами, якщо вони є, або просвердливши нові. Налаштування положення моторної частини здійснюють за рахунок передбачених ступенів волі, причому деякі з них (підйом і виліт) мають ручний механічний привід, що полегшує переміщення.

Робоча частина пристрою має три або чотири (залежно від модифікації) ролика з поліуретановим покриттям; всі вони провідні і незалежно один від одного пружні (робочий хід близько 1,5 см). Швидкість їхнього обертання і, відповідно, подачі можна змінювати. Нижній та верхній діапазони регулювання перемикають переустановкою шестерень у редукторі (провідна та ведена міняються місцями). Процедура відносно довга, хоч і нескладна: зубчаста пара знаходиться одразу під кришкою і розташована консольно. У межах кожного з двох діапазонів передбачено ще одне перемикання, яке виконується простим поворотом важеля на корпусі редуктора (однофазні модифікації) або круглого селектора на коробці розпайкової (трифазні).

Автоподатчики Powermatic не тільки полегшують працю, виконуючи частину простої механічної роботи, але й сприяють підвищенню якості готової продукції, за винятком ривків та нерівномірності подачі. Важливим є і аспект безпеки: відсутність людських рук у робочій зоні верстата значно знижує ризик травматизму.

ОСОБЛИВОСТІ:

• Перемикач реверсу

• 2-ступінчасте регулювання швидкості переустановкою зубчастих коліс

• 2-ступінчасте регулювання швидкості перемиканням режимів роботи двигуна

• Регулювання висоти рукояткою, що обертається

• Регулювання вильоту маховиком

• Регулювання відносно горизонтальної колони повороту та повороту та нахилу механізму

• Регулювання повороту відносно вертикальної колони.

• Колони, кронштейни, затискачі та інші несучі деталі з чавунного лиття

КОМПЛЕКТАЦІЯ

• Пресмасленка
