Координатний стіл SC310 FDB Maschinen — для точного позиціонування заготовок на свердлильних верстатах та стійках при обробці металу та пластику
Перетворіть звичайну свердлильну стійку на функціональний вузол для точної розмітки та легкого фрезерування. Завдяки точності налаштування 0,05 мм ви отримуєте повний контроль над деталлю, уникаючи помилок при висвердлюванні серійних отворів або складних пазів.
Металообробка
Стіл 310х90 мм
Хід 200х50 мм
Точність 0.05 мм
Т-подібні пази
#
Для кого
Кому і для яких задач підійде цей координатний стіл
Рішення для робіт, де ручного утримання заготовки недостатньо для якісного результату
Приватні майстри та DIY-ентузіасти
Дозволяє виготовляти деталі для власних винаходів з точністю заводського обладнання. Ви зможете робити рівні ряди отворів або вибирати пази у м'яких металах та пластику, використовуючи звичайний дриль у стійці.
Автосервіси та СТО
Незамінний при висвердлюванні заламаних болтів та шпильок. Жорстка фіксація та мікрометрична подача дозволяють точно відцентрувати свердло, зберігаючи цілісність різьби в дороговартісному вузлі автомобіля.
Ремонтно-механічні дільниці
Ідеальний для дрібного ремонту, виготовлення шпонкових пазів або розточування посадкових місць. Компактність дозволяє швидко встановити стіл на будь-яке робоче місце для оперативного відновлення деталей техніки.
Навчальні майстерні та ПТУ
Наочний інструмент для навчання студентів основам координатних переміщень та роботи за осями X і Y. Легкість конструкції та чітка шкала лімбів роблять процес освоєння металообробки безпечним та зрозумілим.
#
Що дає кожен параметр
Максимальна точність позиціонування з SC310
Координатний стіл FDB Maschinen перетворює звичайний свердлильний верстат на багатофункціональний центр для фрезерування та розточування
200х50
мм · хід столу
Діапазон переміщення по осях X та Y
Забезпечує поздовжній хід на 200 мм та поперечний на 50 мм без перевстановлення заготовки. Це дозволяє виконувати серійне свердління та фрезерування пазів довжиною до 20 см з ідеальним дотриманням геометрії.
Обробка без перевстановлення
0,05
мм · ціна поділки

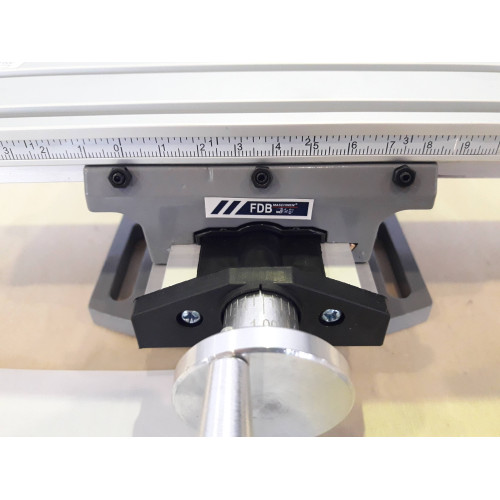

Масштаб шкали маховика
Висока роздільна здатність лімба гарантує ювелірну точність при розмічувальних операціях. Ви зможете витримувати міжосьові відстані з похибкою лише 0,05 мм, що критично важливо для точного стикування деталей механізмів.
Ювелірна точність налаштувань
3
шт. · Т-пази
Кількість пазів для фіксації

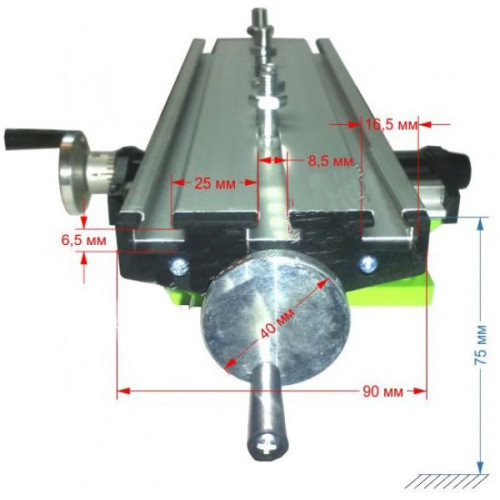

Три Т-подібні пази розміром 15х8х6 мм з кроком 34 мм дозволяють надійно закріпити лещата або притискні планки. Це повністю виключає вібрацію та зміщення деталі під час обробки, забезпечуючи чистоту поверхні та вашу безпеку.
Стабільна фіксація заготовки
1,25
мм · за оберт
Крок переміщення маховика
Оптимальний крок гвинта дозволяє плавно підводити інструмент до робочої зони. Ви отримуєте повний контроль над швидкістю подачі, що запобігає поломці тонких свердел та фрез при врізанні в метал.
Плавний контроль подачі
1,5
кг · вага
Маса конструкції
Легкість столу дозволяє використовувати його навіть на невеликих настільних свердлильних стійках без ризику їх перекидання. Ви можете швидко змонтувати обладнання самотужки та перетворити звичайний дриль на мобільний фрезерний вузол.
Мобільність та легкий монтаж
#

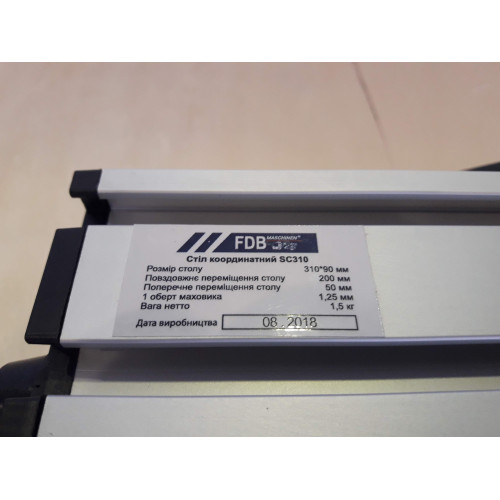

Специфікація
Технічні характеристики
Вихідна потужність, Вт
уточнити
Кількість шпинделів
уточнити
Потужність, Вт
уточнити
Частота обертання шпинделя, об/хв
уточнити
Розмір робочого столу, мм
310х90
1 оборот маховика, мм
1,25
Відстань між пазами стола, мм
34
Вага столу, кг
1,5
Кількість Т-подібних пазів столу, шт
3
Масштаб шкали маховика, мм
0,05
Розмір Т-подібного паза стола, мм
15х8х6
Тип
Координатні столи
Хід столу (X х Y х Z), мм
200 х 50 х уточнити
Країна бренду
Німеччина
Країна збірки
Китай
