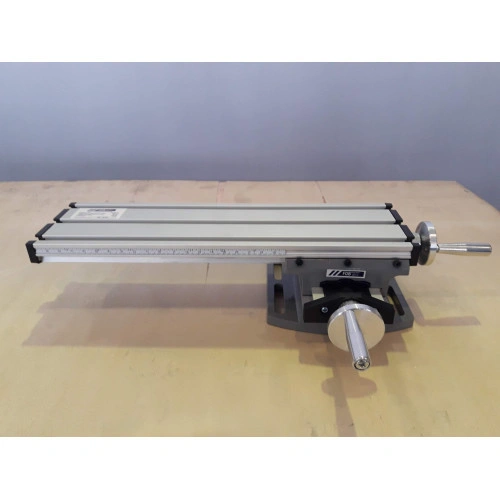

Координатный стол SC310 FDB Maschinen — для точного позиционирования заготовок на сверлильных станках и стойках при обработке металла и пластика
Превратите обычную сверлильную стойку в функциональный узел для точной разметки и легкого фрезерования. Благодаря точности настройки 0,05 мм вы получаете полный контроль над деталью, избегая ошибок при высверливании серийных отверстий или сложных пазов.
Металлообработка
Стол 310х90 мм
Ход 200х50 мм
Точность 0.05 мм
Т-образные пазы
#
Для кого
Кому и для каких задач подойдет этот координатный стол
Решение для работ, где ручного удержания заготовки недостаточно для качественного результата
Частные мастера и DIY-энтузиасты
Позволяет изготавливать детали для собственных изобретений с точностью заводского оборудования. Вы сможете делать ровные ряды отверстий или выбирать пазы в мягких металлах и пластике, используя обычную дрель в стойке.
Автосервисы и СТО
Незаменим при высверливании заломанных болтов и шпилек. Жесткая фиксация и микрометрическая подача позволяют точно отцентрировать сверло, сохраняя целостность резьбы в дорогостоящем узле автомобиля.
Ремонтно-механические участки
Идеален для мелкого ремонта, изготовления шпоночных пазов или расточки посадочных мест. Компактность позволяет быстро установить стол на любое рабочее место для оперативного восстановления деталей техники.
Учебные мастерские и ПТУ
Наглядный инструмент для обучения студентов основам координатных перемещений и работы по осям X и Y. Легкость конструкции и четкая шкала лимбов делают процесс освоения металлообработки безопасным и понятным.
#
Что дает каждый параметр
Максимальная точность позиционирования с SC310
Координатный стол FDB Maschinen превращает обычный сверлильный станок в многофункциональный центр для фрезерования и расточки
200х50
мм · ход стола
Диапазон перемещения по осям X и Y
Обеспечивает продольный ход на 200 мм и поперечный на 50 мм без переустановки заготовки. Это позволяет выполнять серийное сверление и фрезерование пазов длиной до 20 см с идеальным соблюдением геометрии.
Обработка без переустановки
0,05
мм · цена деления

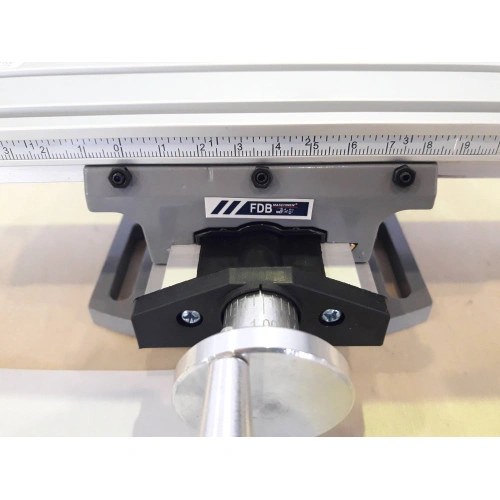

Масштаб шкалы маховика
Высокое разрешение лимба гарантирует ювелирную точность при разметочных операциях. Вы сможете выдерживать межосевые расстояния с погрешностью всего 0,05 мм, что критически важно для точной стыковки деталей механизмов.
Ювелирная точность настроек
3
шт. · Т-пазы
Количество пазов для фиксации

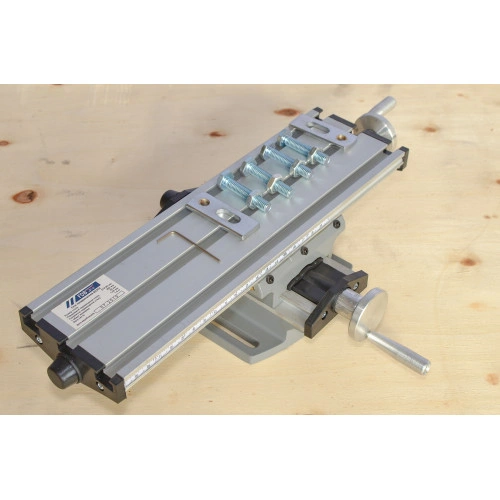

Три Т-образных паза размером 15х8х6 мм с шагом 34 мм позволяют надежно закрепить тиски или прижимные планки. Это полностью исключает вибрацию и смещение детали во время обработки, обеспечивая чистоту поверхности и вашу безопасность.
Стабильная фиксация заготовки
1,25
мм · за оборот
Шаг перемещения маховика
Оптимальный шаг винта позволяет плавно подводить инструмент к рабочей зоне. Вы получаете полный контроль над скоростью подачи, что предотвращает поломку тонких сверл и фрез при врезании в металл.
Плавный контроль подачи
1,5
кг · вес
Масса конструкции
Легкость стола позволяет использовать его даже на небольших настольных сверлильных стойках без риска их опрокидывания. Вы можете быстро смонтировать оборудование самостоятельно и превратить обычную дрель в мобильный фрезерный узел.
Мобильность и легкий монтаж
#
Спецификация
Техничиские характеристики
Выходная мощность, Вт
уточнить
Количество шпинделей
уточнить
Мощность, Вт
уточнить
Частота вращения шпинделя, об/мин
уточнить

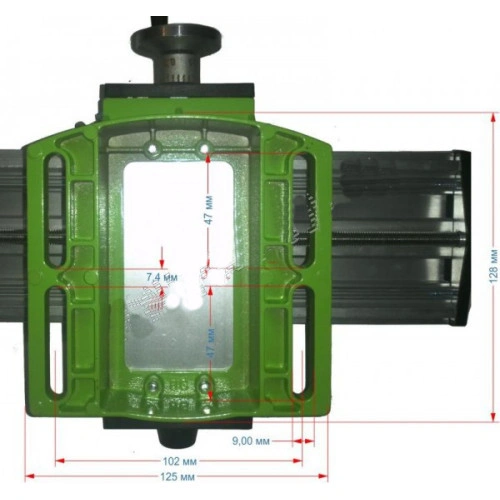

Размер рабочего стола, мм
310х90
1 оборот маховика, мм
1,25
Вес стола, кг
1,5
Количество Т-образных пазов стола, шт
3
Масштаб шкалы маховика, мм
0,05
Размер Т-образного паза стола, мм
15х8х6
Расстояние между пазами стола, мм
34
Тип
Координатные столы
Ход стола (X х Y х Z), мм
200 х 50 х уточнити
Страна бренда
Германия
Страна сборника
Китай
