НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
1 вариант | ||
1. Криволинейная подача | 2. Клеевой узел | 3. Пресс группа |
![]() |
![]() |
![]() |

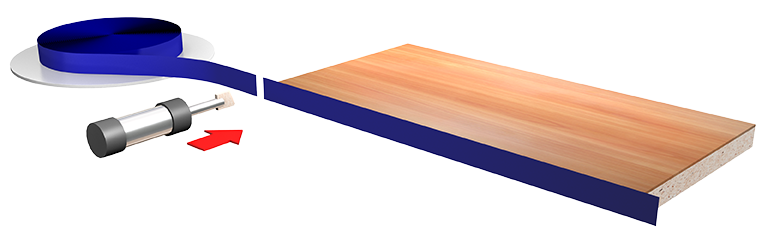

2 вариант | ||
1. Прямолинейная подача | 2. Клеевой узел | 3. Пресс группа |
![]() |
![]() |
![]() |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |

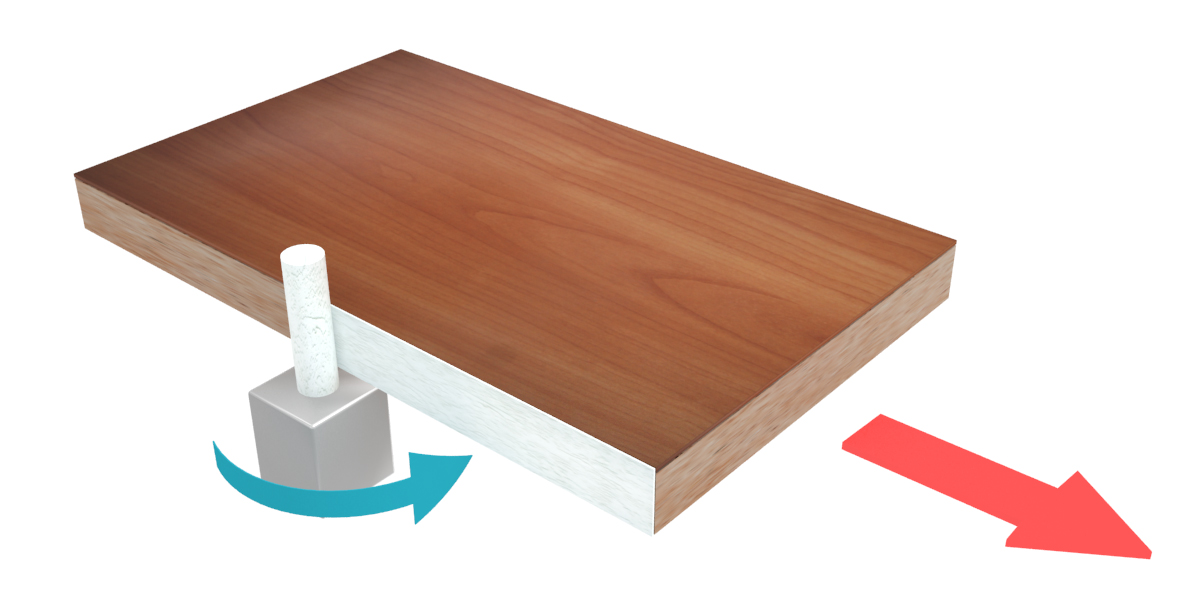

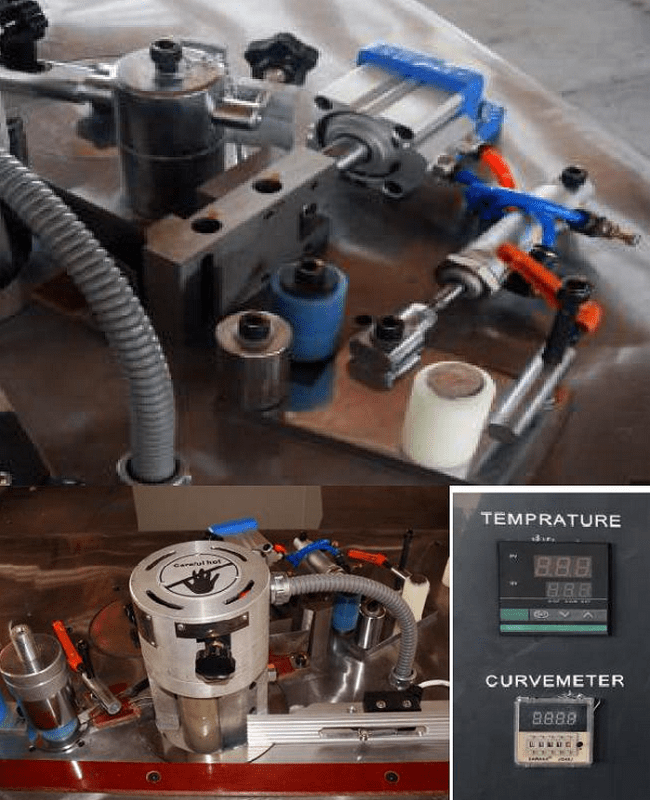

КЛЕЕВОЙ УЗЕЛ
|
![]() |
ПУЛЬТ УПРАВЛЕНИЯ Пульт управления находится на передней панели станка, с него осуществляется:
На пульте управления расположен счетчик длины кромки. |
![]() |
УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА)
|
![]() |
РАБОЧИЙ СТОЛ С ПЛАСТИКОВЫМИ ПРОСТАВКАМИ Вся рабочая зона станка, в том числе и задняя часть, оснащена пластиковыми приставками для удобства работы с радиусными, криволинейными деталями. Работа с таким столом исключает необходимость подложек и шаблонов под детали, поскольку проставки можно быстро разместить по конфигурации детали и в этом случае свес кромки не будет мешать движению заготовки. |
![]() |

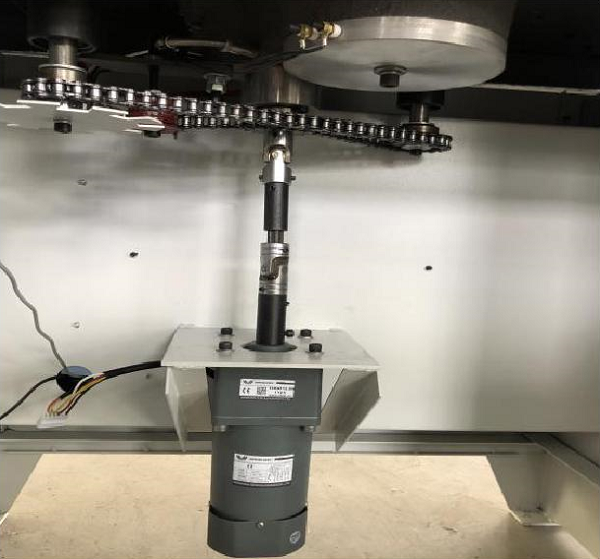

ЦЕПЬ В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передачей. |
ПРИКЛЕИВАНИЕ ВЕДЕТСЯ ПРИ РУЧНОЙ ПОДАЧЕ ЗАГОТОВКИ | |
ПОДАЧА КРОМОЧНОГО МАТЕРИАЛА В ЗОНУ ПРИКЛЕИВАНИЯ ОСУЩЕСТВЛЯЕТСЯ АВТОМАТИЧЕСКИ ИЗ МАГАЗИНА | |
СКОРОСТЬ ПОДАЧИ С ПЛАВНОЙ РЕГУЛИРОВКОЙ 1 - 14 М/МИН | |
БАЧОК ДЛЯ КЛЕЯ-РАСПЛАВА С ЭЛЕКТРОННЫМ БЛОКОМ КОНТРОЛЯ ТЕМПЕРАТУРЫ | |
ДВА КЛЕЕНАНОСЯЩИХ ВАЛА | |
РЕЗЕРВУАР ДЛЯ КЛЕЯ ПОД КЛЕЕНАНОСЯЩИМИ ВАЛАМИ | |
РЕГУЛИРОВКА КОЛИЧЕСТВА НАНОСИМОГО КЛЕЯ | |
ГИЛЬОТИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ РЕЗКИ ТОЛСТОГО КРОМОЧНОГО МАТЕРИАЛА ИЗ ПВХ ИЛИ АBS, С МАКС СЕЧЕНИЕМ 3 X 50 ММ | |
ПРИЖИМНЫЕ РОЛИКИ 4 ШТ. | |
ПРИВОДНОЙ РОЛИК С ПЛАВНЫМ ИЗМЕНЕНИЕМ СКОРОСТИ ПОДАЧИ | |
МАГАЗИН ПОДАЧИ РУЛОННОГО КРОМОЧНОГО МАТЕРИАЛА Ø600 ММ | |
СЧЕТЧИК ДЛИНЫ КРОМКИ | |
ПУЛЬТ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ СТАНКА | |
РЕГУЛЯТОР СЖАТОГО ВОЗДУХА, МАСЛОРАСПЫЛИТЕЛЬ |
